Exemplo: REFER + VECPLOT

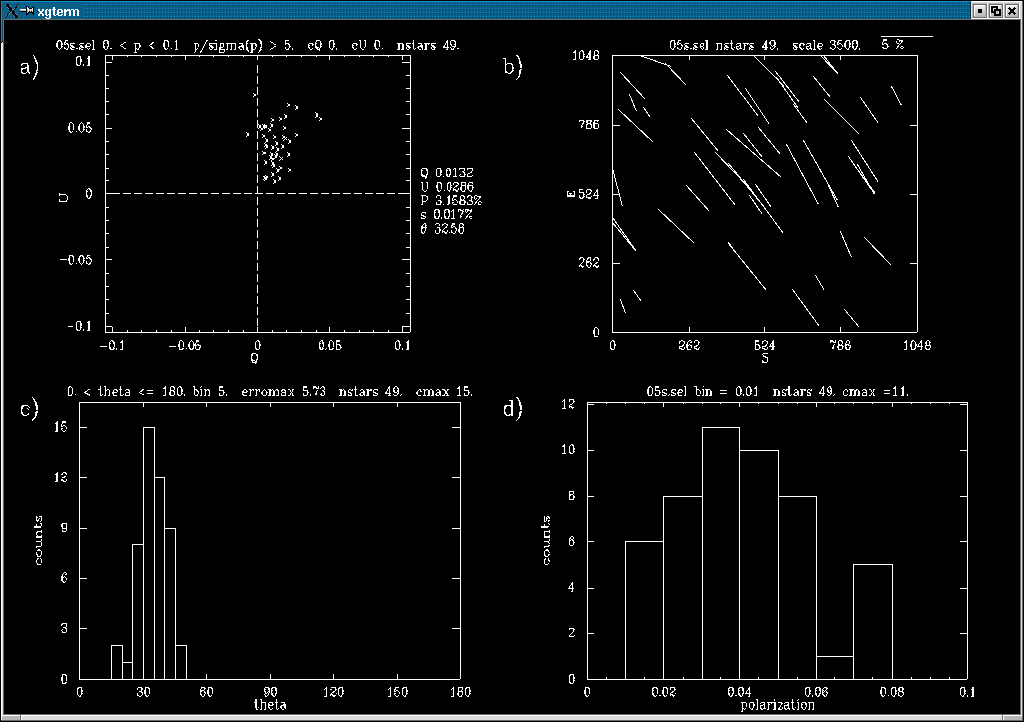

1. Vamos a usar um arquivo de saida do select ( file_sel = 05s.sel ) que forneceu a seguinte saída gráfica.

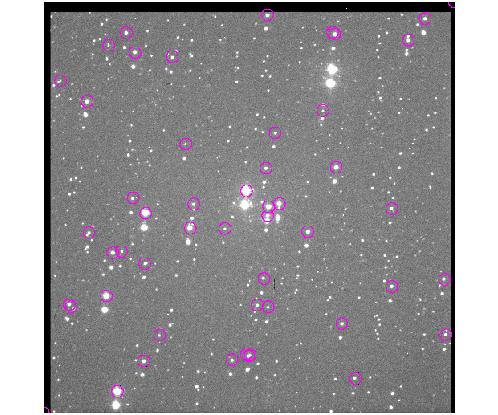

2. Rodamos o tvmark sobre o arquivo 05s.sel para conferir as posições sobre a imagem CCD de referencia.









3. Lista típica de parâmetros para a rotina refer:

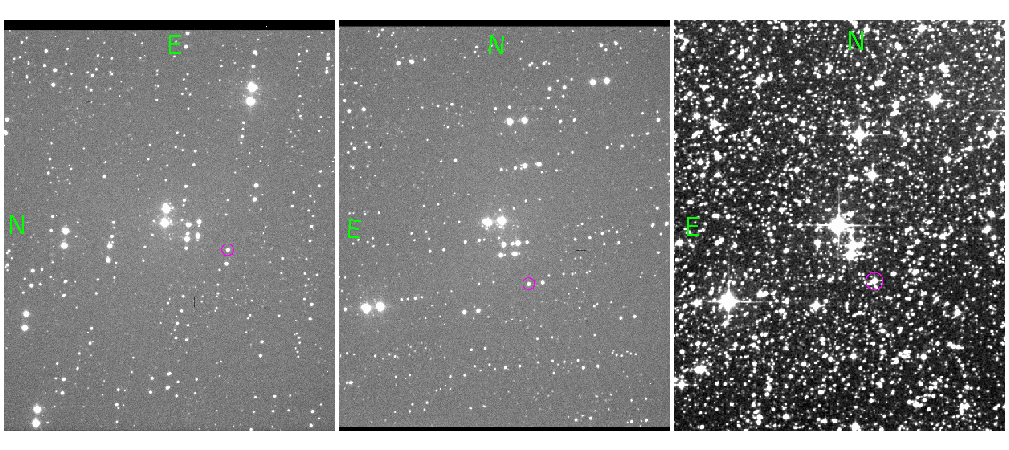

4. Identifição de estrela de referencia: (esquerda) posição da estrela de referencia na imagem CCD no sistema instrumental, Norte à esquerda ( norte = "left" ) e Leste acima ( leste = top ); (centro) posição da estrela de referencia na imagem CCD com o sistema instrumental rotado para coincidir com o sistema equatorial, Norte acima e Leste à esquerda; (direita) posição da estrela de referencia na imagem DSS ( imgrefer = dss2red.fits, que ja está no sistema equatorial).

5. As coordenadas da estrela de referencia são:

   (xo,yo)  = (422.82,262.55) ---> na imagen DSS de 720 x 720 pix ( ximagem = 720 ; yimagem = 720 )

  (xoi,yoi) = (675.47,462.84) ---> na imagem CCD de 1050 x 1050 pix ( xside = 1050 ; yside = 1050 ).

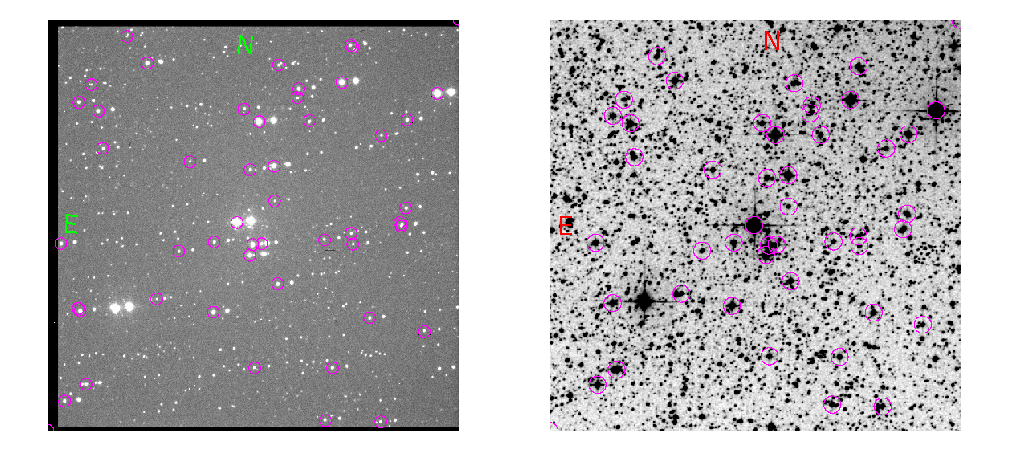

6. A escala de placa óptima para a imagem DSS é epimg = 0.98 ("/pixel) e para a imagem CCD é epccd = 0.6 ("/pixel). Para ter sucesso na rotina refer deve-se tentar ajustar o parâmetro epimg (ou epccd) variando-lo lentamente. Neste caso, o valor inicial testado foi epimg = 1.0 e o melhor valor final foi epimg = 0.98. Para cada rodada do refer deve-se visualizar (usando o tvmark) o arquivo de saída ( file_txt = 05s.txt ) mostrado na direita sobre a imagem DSS e comparado com o arquivo inicial ( file_sel = 05s.sel ) mostrado na esquerda sobre a imagem CCD orientada no sistema equatorial.



7. Lista típica de parâmetros para a rotina vecplot:

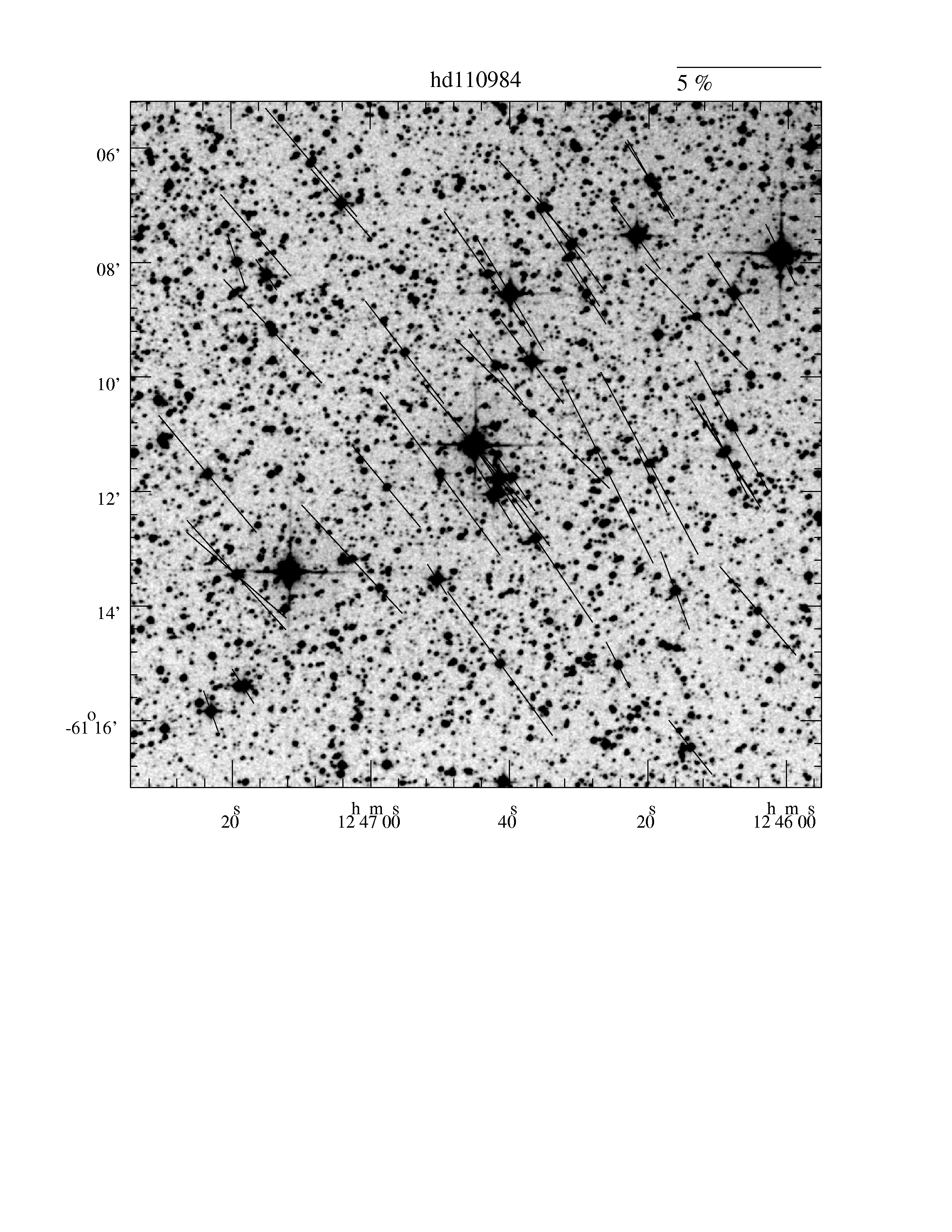

8. Saída da rotina vecplot:
